Panduan Kalibrasi Kompas Drone yang Akurat Sebelum Terbang

Mengapa Kompas Drone Sangat Penting dalam Penerbangan?

Hampir semua flight controller modern, baik pada drone consumer maupun enterprise seperti DJI Matrice 4E atau Pixhawk, menggunakan magnetometer (kompas elektronik) sebagai salah satu sensor utama untuk stabilisasi dan navigasi. Magnetometer ini bertugas mengukur medan magnet bumi untuk menentukan orientasi drone relatif terhadap utara magnetik. Informasi ini lantas diolah bersama data dari Global Navigation Satellite System (GNSS) untuk navigasi yang akurat. Tanpa kompas yang terkalibrasi dengan baik, drone tidak dapat menentukan heading yang benar, yang pada akhirnya akan mengganggu sistem stabilisasi dan navigasinya.

Ketika kompas menunjukkan “utara” itu adalah utara magnetik, bukan utara sejati. Flight controller yang dikalibrasi dengan benar biasanya menyimpan nilai magnetic declination untuk lokasi tertentu dan menggunakannya untuk mengkonversi heading magnetik ke heading sejati yang digunakan untuk navigasi GPS. Jika nilai magnetic declination yang tersimpan tidak akurat atau kompas tidak dikalibrasi setelah berpindah lokasi yang jauh, akan terjadi error heading. Sebagai contoh, error heading 4° pada misi survei BVLOS sejauh 50 km dapat menyebabkan deviasi lateral sekitar 3,5 km. Ini adalah kesalahan yang sangat signifikan untuk data survei atau misi pencarian. Oleh karena itu, kalibrasi kompas yang rutin dan benar sangat penting.

Kapan dan di Mana Kalibrasi Kompas Harus Dilakukan?

Kalibrasi kompas tidak hanya dilakukan sekali saat drone baru pertama kali digunakan. Ada beberapa kondisi yang mengharuskan Anda untuk melakukan kalibrasi ulang,

• Beralih Lokasi Penerbangan, Setiap kali Anda menerbangkan drone di lokasi yang signifikan secara geografis berbeda dari lokasi kalibrasi terakhir, terutama jika berpindah wilayah yang memiliki variasi magnetik besar seperti dari Jawa ke Papua.
• Setelah Pembaruan Firmware, Pembaruan perangkat lunak pada drone dan remote control terkadang dapat memengaruhi pengaturan sensor, sehingga kalibrasi ulang diperlukan.
• Perilaku Terbang Tidak Normal, Jika drone mulai menunjukkan perilaku terbang yang tidak stabil, berputar tanpa perintah, atau memberikan peringatan “compass error” atau “inconsistency” pada aplikasi.
• Setelah Insiden atau Perbaikan, Jika drone mengalami benturan keras atau baru saja diperbaiki, sensor kompas mungkin terpengaruh.
• Setelah Memasang Aksesori Baru, Aksesori yang mengandung logam atau magnet, seperti filter lensa atau pelindung baling-baling, dapat menyebabkan interferensi magnetik.

Pemilihan lokasi kalibrasi juga sama pentingnya. Interferensi magnetik eksternal adalah penyebab nomor satu kegagalan kalibrasi. Selalu pilih area terbuka yang luas, jauh dari,

• Struktur logam besar (pagar, mobil, tiang lampu).
• Jalur listrik tegangan tinggi, menara seluler, dan transformator.
• Benda elektronik yang memancarkan medan magnet (ponsel, kunci mobil, jam tangan magnetik).
• Beton bertulang, yang sering memiliki tulangan baja di dalamnya.
• Aksesori drone yang tidak perlu atau mengandung logam/magnet, pastikan dilepas sementara.

Langkah-Langkah Kalibrasi Kompas Drone yang Akurat

Meskipun setiap merek drone memiliki aplikasi dan instruksi yang sedikit berbeda, prinsip dasar kalibrasi kompas umumnya sama. Berikut adalah panduan umum yang dapat Anda ikuti,

1. Persiapan Awal, Pastikan baterai drone dan remote control terisi penuh. Kalibrasi membutuhkan daya, dan Anda tidak ingin proses terhenti di tengah jalan.

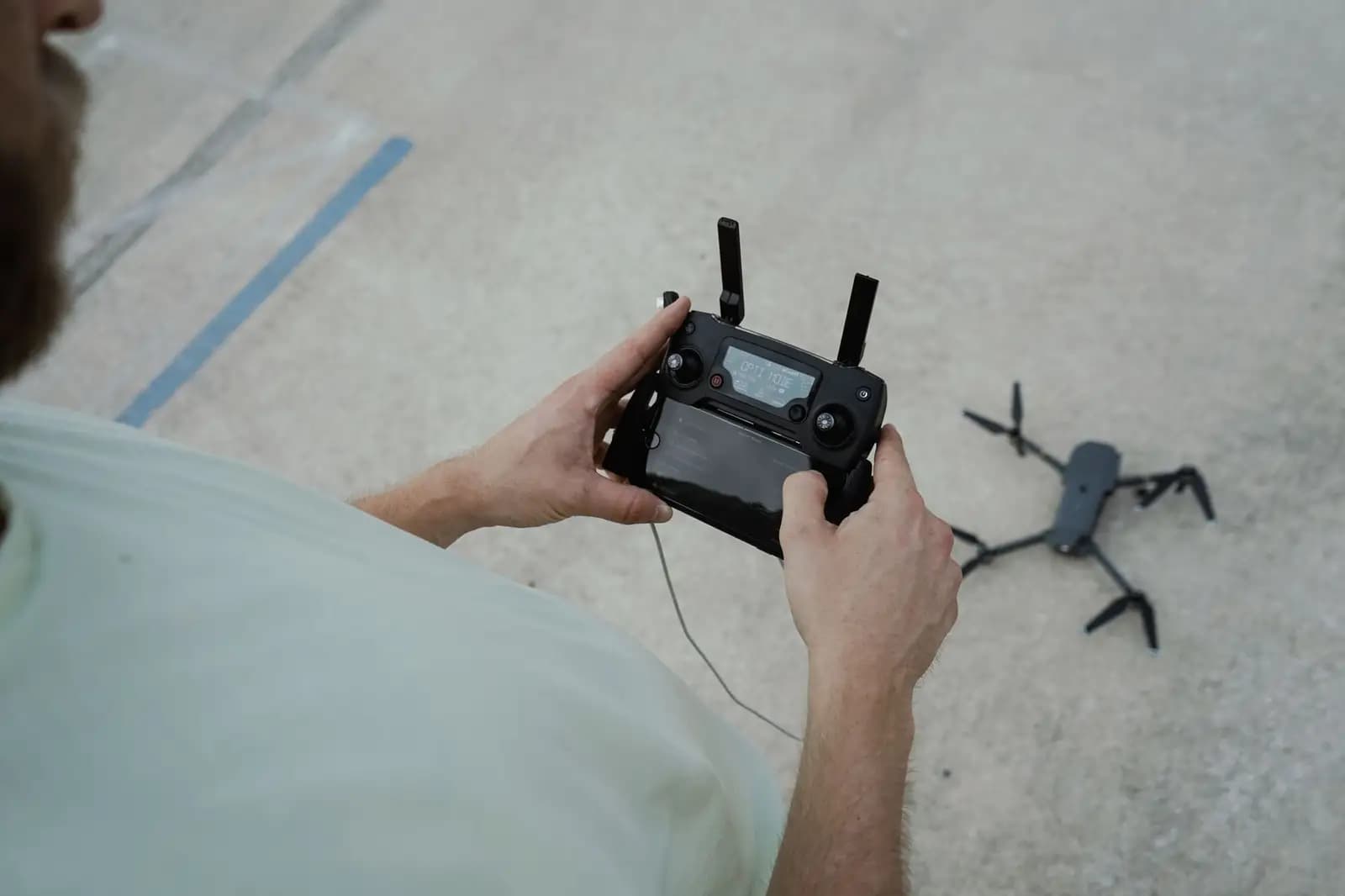

2. Akses Pengaturan Kalibrasi, Nyalakan drone dan remote control, lalu sambungkan ke aplikasi penerbangan (misalnya DJI Fly, DJI Go 4, atau Autel Explorer). Navigasikan ke menu pengaturan utama, cari opsi “Sensor”, “Kalibrasi”, atau “Kompas”. Pilih “Start Calibration” atau “Calibrate Compass”.
3. Fase Rotasi Horizontal, Drone akan memberi sinyal bahwa ia siap dikalibrasi (biasanya lampu indikator berkedip kuning/oranye). Pegang drone secara horizontal dengan bagian atas menghadap ke atas. Putar drone secara perlahan dan stabil 360 derajat searah jarum jam (atau berlawanan arah jarum jam, sesuai instruksi aplikasi). Lakukan satu atau dua putaran penuh hingga lampu indikator berubah warna (misalnya dari kuning menjadi hijau, atau biru). Gerakan harus mulus dan konstan, tidak tersentak-sentak.
4. Fase Rotasi Vertikal, Setelah rotasi horizontal berhasil, biasanya lampu indikator akan berubah lagi atau aplikasi akan meminta Anda untuk melanjutkan ke fase berikutnya. Pegang drone dengan posisi hidung menghadap ke bawah atau ke atas (sesuai instruksi), dan putar kembali 360 derajat secara perlahan dan stabil. Ini akan mengkalibrasi sumbu Z dari kompas.
5. Verifikasi Keberhasilan, Setelah kedua fase rotasi selesai, lampu indikator drone akan berubah menjadi hijau solid atau berkedip hijau secara perlahan, menandakan kalibrasi berhasil. Aplikasi juga akan menampilkan pesan konfirmasi. Jika lampu tetap kuning/oranye atau Anda mendapatkan pesan “Calibration Failed”, coba ulangi proses dari awal di lokasi yang sedikit berbeda, jauh dari potensi interferensi magnetik.

Optimalisasi Keamanan dan Akurasi Penerbangan

Kalibrasi kompas hanyalah salah satu elemen dari persiapan pra-terbang yang komprehensif. Sebagai pilot drone profesional, Anda harus memahami seluruh prosedur persiapan, termasuk pemeriksaan fisik drone, kondisi baterai (artikel Panduan Lengkap Merawat Baterai Drone sangat relevan), dan kondisi lingkungan. Memahami regulasi penerbangan yang ditetapkan oleh DKPPU juga tidak kalah penting untuk memastikan setiap misi berjalan sesuai standar keamanan dan legalitas. PT Remote Pilot Indonesia melalui Remote Pilot Academy menyediakan berbagai program pelatihan yang dirancang untuk membekali Anda dengan pengetahuan dan keterampilan ini, mulai dari pelatihan dasar pengenalan drone hingga sertifikasi Remote Pilot yang diakui secara nasional. Dengan bekal pengetahuan dan sertifikasi yang memadai, Anda siap menjadi pilot drone yang kompeten dan bertanggung jawab.
